“創意之星”
配套的實驗課程：《智能機器人創意制作》、《模塊化機器人AI創新實踐》。
對應的競賽：兩個白名單大賽的4個項目，及一個機器人競賽指數榜單大賽的3個項目。

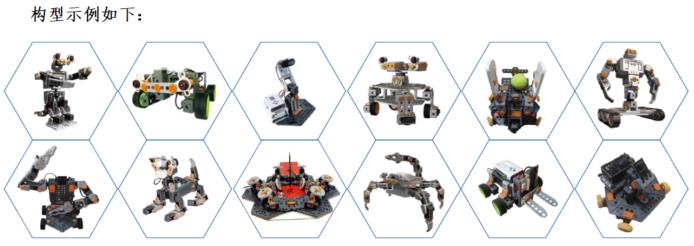

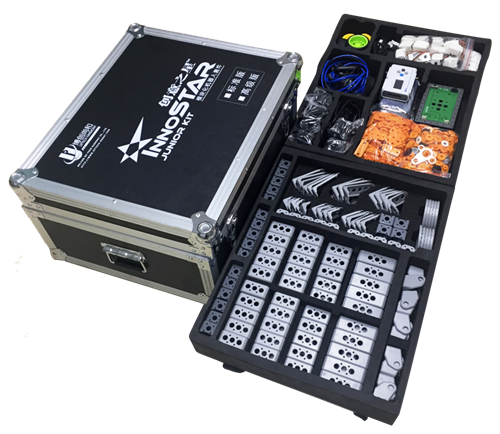

“創意之星”是面向青年學生，適合開展工程創新和實踐教學的模塊化機器人套件，又被稱為機器人的萬能魔方。“創意之星”由控制器、執行器、各類傳感器和結構件構成，通過獨特的花鍵連接方式可快速搭建出堅固且靈活多變的機器人構型?？刂破鞯暮诵臑镾TM32芯片，可直接使用C語言編程，也可使用專門研發的圖形化編程軟件進行編程，軟件同步展現對應的C語言代碼，可促進對C語言的學習，可滿足C語言零基礎的學生使用。提供AI組件包可供選配，AI組件包搭載高性能的瑞芯微RK3588S芯片，具備8核的CPU和6TOPS等效 AI算力的NPU，處理能力強大且均衡，部署了深度學習框架與預訓練模型，可通過python代碼直接調用，也可使用pytorch、tensorflow、paddlepaddle等主流的深度學習框架進行學習和訓練。提供競賽組件包，通過選配可提高“創意之星”的運動及對抗性能，適合參加各種對抗類競賽。
配套的實驗課程大綱如下：
|
智能機器人創意制作（32課時） |
||
|
課次 |
課程內容 |
課時 |
|---|---|---|
|
第1次 |
機電創新設計與機器人比賽了解。 |
2 |
|
第2次 |
系統組成和驅動器模塊。 |
2 |
|
第3次 |
檢測與傳感模塊、控制模塊、傳動模塊。 |
2 |
|
第4次 |
圖形化編程環境。 |
2 |
|
第5次 |
項目示例。 |
2 |
|
第6次 |
項目立項及計劃。 |
2 |
|
第7次 |
結構設計。 |
2 |
|
第8次 |
結構搭建。 |
2 |
|
第9次 |
2 |
|
|
第10次 |
傳感和控制系統安裝測試。 |
2 |
|
第11次 |
2 |
|
|
第12次 |
程序調試。 |
2 |
|
第13次 |
2 |
|
|
第14次 |
比賽。 |
2 |
|
第15次 |
2 |
|
|
第16次 |
總結報告。 |
2 |
|
模塊化機器人AI創新實踐（32課時） |
|||
|
課次 |
課程名稱 |
內容 |
課時 |
|---|---|---|---|
|
1 |
基于python的舵機驅動控制 |
了解舵機原理，基于python驅動舵機控制。 |
2 |
|
2 |
基于python的傳感器陣列驅動 |
了解各種數字量模擬量傳感器的工作原理，基于Python獲取傳感器數據，實現python的ADC與IO驅動。 |
2 |
|
3 |
圖像處理基礎 |
了解視覺傳感器，了解OpenCV視覺庫，圖像的保存與加載，在圖像上繪制圓形，方形，線條、文字等信息，攝像頭圖像獲取與保存。 |
2 |
|
4 |
數字圖像基礎 |
OpenCV下圖像的矩陣描述，基于Python+OpenCV實現單像素訪問，顏色空間轉換等基礎圖像處理功能及其應用場景。 |
2 |
|
5 |
數字圖像處理 |
基于Python+OpenCV實現圖像平滑，圖像銳化，圖像二值化，縮放與旋轉等數字圖像處理功能及其應用場景。 |
2 |
|
6 |
特征提取與模板匹配 |
介紹特征提取的原理，基于Python+OpenCV實現邊緣檢測，角點檢測，輪廓檢測等視覺算法及其應用場景。實現基于灰度，圖像特征這方法的圖像匹配，理解圖像匹配的工作原理與應用。 |
2 |
|
7 |
Apriltag檢測 |
基于Python+OpenCV,使用Apriltag碼的識別和定位物塊位置， 實現基于Apriltag識別的特征跟隨。 |
2 |
|
8 |
顏色與形狀識別 |
了解HSV顏色空間，圖像二值化，形態學運算，聯通閾提取等圖像處理方法，基于Python+OpenCV實現對顏色的目標檢測和分類，了解邊緣檢測算法與霍夫變換的原理，基于霍夫變換實現形狀的識別。實現基于顏色形狀識別的運動控制。實現基于顏色提取的視覺巡線功能。 |
2 |
|
9 |
人臉與表情識別 |
實現基于Haar特征的人臉檢測與基于特征的人臉識別功能，實現人臉檢測，識別與基于表情識別的交互系統。 |
2 |
|
10 |
基于手勢識別的人機交互系統 |
了解人體姿態檢測與手勢識別的原理，實現基于手勢識別的人機交互系統。 |
2 |
|
11 |
深度學習的目標檢測 |
了解深度學習進行目標檢測的原理，基于Yolo的卷積神經網絡模型，部署在AI處理器上，實現基于目標檢測的行人跟蹤。 |
2 |
|
12 |
模塊化搭建與調試 |
基于創意之星AI控制器，自行設計并搭建搭建機器人構型，并實現AI功能，賦能某項具體智能硬件應用。 |
10 |
